凯莱东尼机场电缆
CCTV (有线电视监控系统)
视频线
KX6 LH-FR
应用
视频线主要设计应用在CCTV闭路电视监控系统，安防，烟感和疏散监控系统中。以确保在火灾发生时链路功能的持续性和完整性。低烟无卤护套的特性使该款视频线是公共场所，商业环境和工业环境的理想选择。
标准
| 基本设计 |
MIL-C-17 |
| 无卤 |
IEC 60754-1 |
| 无腐蚀性气体排放 |
IEC 60754-2 |
| 最小烟雾释放 |
IEC 61034/1/2 |
| 降低火蔓延 |
IEC 60332-3C / NF C 32-070-2.2 (C1) |
| 阻燃 |
IEC 60332-1 / NF C 32-070-2.1 (C2) |
| 防火耐火 |
IEC 60331 / BS 5839-1 Clause 26 2d / NF C 32070-2.3(CR1) |

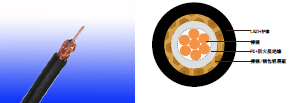

结构
| 导体 |
多股绞合平纹退火铜线导体，符合国际标准IEC(EN) 60228 2类或5类。 |
| 绝缘 |
实心PE+防火带 |
| 屏蔽 |
裸铜编织/铜包铝编织（80%） |
| 护套 |
BS7655-6.1标准LTS3型热塑性LSZH复合物。 |
电气和机械性能
| 阻抗 |
75±5 Ohm |
| 电容 |
67 pF/m |
| 传播速度 |
66% |
| 绝缘阻抗 |
>5000Mohm.Km |
| 内导体电阻 |
87.5 Ohm/Km
|
| 外导体电阻 |
21/32.5Ohm/Km
|
| 回波损耗@5-1000MHz |
>=20dB |
衰减
| 裸铜编织 |
铜包铝编织 |
| 频率 |
衰减 |
衰减 |
频率 |
衰减 |
衰减 |
| Mhz |
dB/100m |
dB/ft |
Mhz |
dB/100m |
dB/ft |
| 10 |
5 |
1.52 |
- |
- |
- |
| 50 |
8.1 |
2.47 |
50 |
8.1 |
2.47 |
| 100 |
13 |
3.96 |
100 |
13 |
3.96 |
| 200 |
18.5 |
5.64 |
200 |
18.5 |
5.64 |
| 400 |
22.5 |
6.86 |
400 |
22.5 |
6.86 |
| 850 |
34.5 |
10.52 |
850 |
34.5 |
10.52 |
| 950 |
37.5 |
11.43 |
950 |
37.5 |
11.43 |
物理性能和热性能
- 工作温度范围（固定状态下）：: -30°C – +70°C
- 安装温度范围（运动状态）：-5°C – +60°C
- 最小弯曲半径： 8 × OD
参数
| 电缆编码 |
股数/单丝直径 |
绝缘外径 |
标称护套厚度 |
标称外径 |
| |
No./mm |
mm |
mm |
mm |
| KX6 LH-FR |
7/0.2 |
3.7 |
1.0 |
6.1 |
